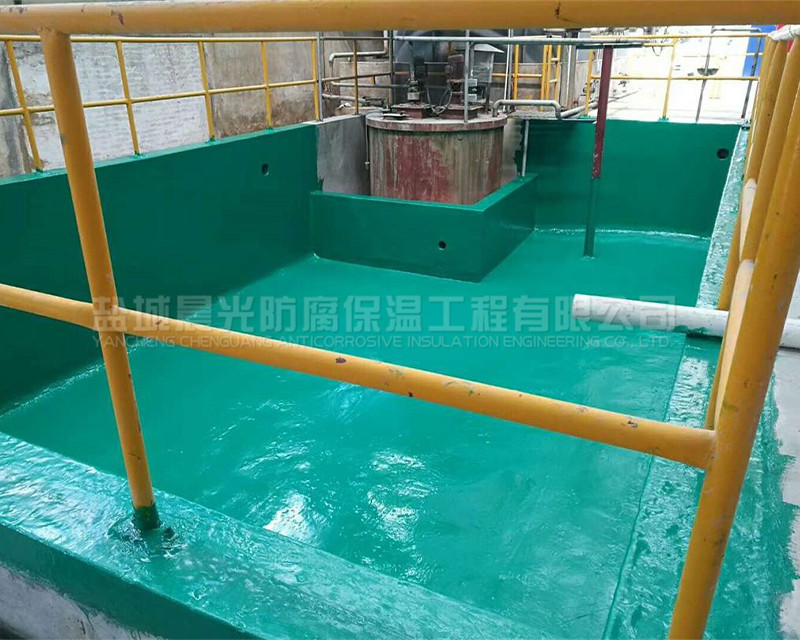

环氧玻璃钢防腐在化工储罐内壁施工时，如何确保涂层附着力与抗渗性？常见缺陷及方法有哪些？

一、如何确保环氧玻璃钢防腐涂层在化工储罐内壁的附着力与抗渗性？

1. 基材预处理是关键

表面清洁：需清除储罐内壁的油污、锈迹、焊渣及杂质（可采用喷砂或打磨处理），确保表面无污染物残留，避免涂层与基材间形成 “隔离层”。

粗糙度控制：通过喷砂使基材表面形成一定粗糙度（如锚纹深度 40-70μm），增加涂层与基材的机械咬合能力，提升附着力。

干燥度要求：基材表面含水率需低于 8%，避免水分残留导致涂层起泡、剥离。

2. 材料选择与施工工艺优化

树脂体系匹配：选择低黏度、高渗透性的环氧树脂（如 E-44 型），确保涂料能充分渗透玻璃纤维布，形成连续、致密的复合层。

玻璃纤维布处理：使用前需去除表面石蜡型浸润剂（可通过高温烘烤或化学清洗），避免影响树脂与纤维的粘结力。

多层施工工艺：采用 “多层薄涂” 法，每层玻璃纤维布需完全浸透树脂，确保无气泡、褶皱，层间需在初凝前完成搭接（搭接宽度≥50mm），形成整体无缝涂层。

固化条件控制：施工环境温度需保持在 15-30℃，湿度≤85%，固化过程中避免振动或外力冲击，确保树脂充分交联，提升抗渗性。

3. 质量检测与过程管控

附着力测试：施工完成后，可通过划格法（划格间距 1-2mm）或拉开法检测涂层附着力，要求涂层无脱落、剥离。

抗渗性检测：采用电火花检漏仪（电压按涂层厚度设定，如 0.5mm 厚涂层用 5kV）扫描涂层表面，若发现漏点需及时修补。

二、环氧玻璃钢防腐涂层常见缺陷及方法

1. 常见缺陷类型及原因

2. 方法

气泡 / 空鼓修复：

用刀片沿缺陷边缘划开，切除鼓泡部分，清理基材表面及纤维布底层。

重新涂刷底漆，铺设新的玻璃纤维布（覆盖范围需超出缺陷边缘 50mm 以上），确保浸透树脂后压实，消除气泡。

涂层剥落修复：

铲除剥落区域的涂层，直至露出坚实基材。

重新进行喷砂或打磨处理，按原施工工艺逐层补涂（底漆→玻璃纤维布→面漆），层间做好衔接。

裂纹修复：

沿裂纹两侧各 50mm 范围内打磨至粗糙面，清除疏松涂层。

涂刷一层树脂腻子填充裂纹，干燥后铺设一层玻璃纤维布，再覆盖面漆。

针孔 / 漏涂修复：

直接在漏点处补刷树脂或铺设小块玻璃纤维布（直径≥100mm），确保与原有涂层充分粘结。

三、施工注意事项

施工人员需佩戴防护用具（口罩、手套、护目镜），确保通风良好，避免树脂挥发物刺激人体。

雨天或环境湿度超过 85% 时应暂停施工，防止涂层吸潮失效。

对储罐阴阳角、焊缝等复杂部位，需预先做 “增强处理”（如增加玻璃纤维布层数或使用环氧腻子倒角），避免应力集中导致缺陷。
