水池玻璃钢防腐层出现气泡、脱落？从材料选型到施工工艺的全方位排查指南

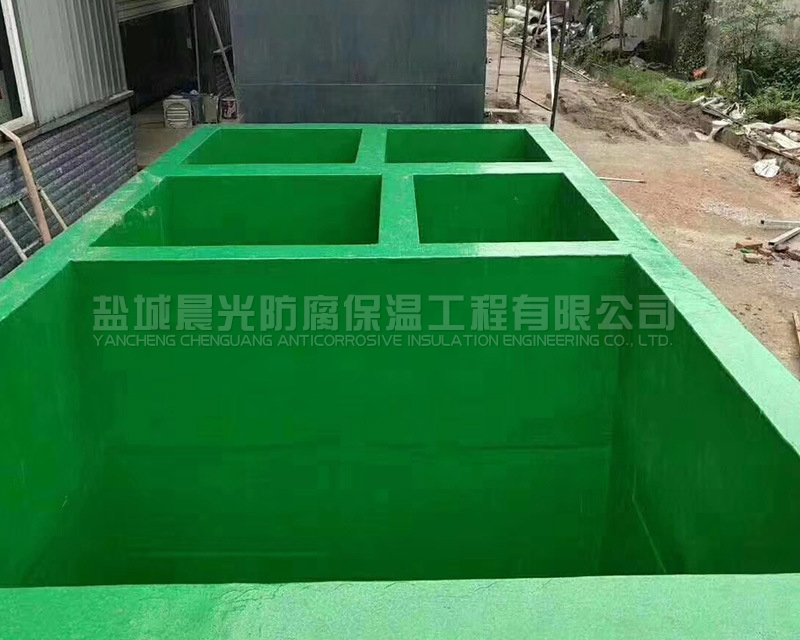

在化工、市政、环保等领域，水池作为重要的储水或处理设施，其防腐性能直接关系到设备使用寿命与运行安全。玻璃钢防腐因具有耐化学性强、施工灵活等优势被广泛应用，但在实际使用中，防腐层气泡、脱落等问题时有发生，不仅影响防腐效果，还可能导致水池结构受损。本文将从材料选型、基层处理、施工工艺、固化养护四个核心环节，提供系统的排查思路与解决方案。

一、材料选型的源头排查

防腐材料的质量缺陷是导致涂层问题的根本原因，需从树脂、增强材料与辅料三方面严格核查。树脂品种适配性是检查项，不同水质环境需匹配特定类型树脂：酸性水体（pH＜6）应选用乙烯基酯树脂或双酚 A 型不饱和聚酯树脂，碱性水体（pH＞8）需优先考虑环氧树脂，若选错类型会导致树脂在介质中缓慢降解，出现分层脱落。检查材料出厂报告，确认树脂固含量≥65%、凝胶时间符合施工要求（通常 25℃下为 20-40 分钟），过期或改性不合格的树脂坚决禁止使用。

增强材料质量直接影响涂层强度，排查玻璃纤维布是否存在碱含量超标问题（应≤0.8%），高碱玻璃纤维在潮湿环境中易水解，导致防腐层脆化开裂。观察纤维布编织密度，经纬向密度偏差应≤5 根 / 10cm，布面不得有破损、结节或油污，否则会造成树脂浸渍不均。对于短切毡，需检查厚度均匀性，局部过厚会导致固化放热集中，形成气泡隐患。

辅料配比合理性不容忽视，固化剂与促进剂的型号必须与树脂匹配，过氧化甲乙酮类固化剂需与钴类促进剂配套使用，严禁混用不同体系辅料。测量固化剂添加比例，通常为树脂重量的 1%-3%，添加量不足会导致固化不完全，过量则会使涂层脆性增加；促进剂添加量需控制在 0.5%-2%，比例失衡会引发固化速度异常，产生大量气泡。同时检查稀释剂纯度，苯乙烯等稀释剂中水分含量应≤0.1%，水分超标会在固化过程中释放气泡。

二、基层处理的关键核查

基层表面状态是防腐层附着的基础，处理不当会直接导致脱落问题。混凝土基层缺陷排查需全面细致，检查表面平整度，使用 2 米靠尺测量，间隙应≤5mm，凸起部位需打磨平整，凹陷处应用环氧树脂砂浆修补。重点检测基层含水率，采用混凝土含水率测定仪检测，表面含水率必须≤6%，潮湿基层会在防腐层下形成水汽压力，导致气泡产生；对于新浇筑混凝土，需养护 28 天以上，确保强度达标（≥C25）且收缩稳定。

表面清洁度检查不可忽视，基层表面不得残留浮灰、油污、脱模剂等杂质，可采用 “胶带测试法” 验证清洁度：用粘胶带粘贴表面后撕下，观察胶带粘附物数量，合格标准为无可见颗粒附着。若存在油污污染，需用溶剂型清洗剂彻底擦拭，再用清水冲洗；对于铁锈或旧涂层残留，需通过机械打磨至露出新鲜基层，表面粗糙度应达到 Sa2.5 级或 St3 级标准。

界面处理有效性验证需关注过渡层质量，混凝土基层需涂刷环氧树脂底漆作为过渡层，检查底漆涂布是否均匀，漏涂面积不得超过 5%，干膜厚度应控制在 30-50μm。底漆固化后需检查附着力，采用划格法测试，附着力应≥3MPa，划格处不得出现涂层脱落现象。对于钢结构基层，需检查是否进行喷砂除锈处理，锚纹深度应达到 50-80μm，确保与防腐层形成有效机械咬合。

三、施工工艺的规范性排查

施工过程的操作不当是产生气泡与脱落的主要诱因，需从涂覆、成型到质量控制全程核查。涂覆工艺缺陷排查聚焦于树脂涂刷环节，检查是否存在涂刷厚度不均问题，底漆厚度应控制在 50-80μm，过厚会导致固化不完全；玻璃纤维布铺贴时需确认是否做到 “浸透、贴实、无褶皱”，未浸透的部位会形成干斑，后期易出现分层。使用消泡滚筒检查是否有效排除气泡，特别是边角、转角部位，需采用专用工具压实，确保无气泡残留。

成型操作规范检查需关注铺贴顺序与搭接质量，玻璃纤维布应采用 “十字交叉法” 铺贴，相邻布幅搭接宽度≥50mm，搭接处树脂应饱满，避免虚铺。对于立面与平面转角处，需增加一层附加层，附加层宽度应≥200mm，防止应力集中导致的开裂脱落。检查涂层总厚度是否达标，普通防腐要求≥2mm，重防腐应≥3mm，厚度不足会降低防护能力，过厚则易产生固化应力。

现场施工环境控制情况也需核查，施工时环境温度应在 10-30℃之间，低于 10℃会延长固化时间，高于 35℃则易引发暴聚现象；相对湿度需≤85%，潮湿环境施工需采取除湿措施。检查是否在雨、雾天气进行露天作业，基层表面结露时严禁施工；通风不良环境需增设排风设备，确保挥发性气体及时排出，减少气泡产生。

四、固化养护的流程检查

固化与养护阶段的管理不当会导致防腐层性能劣化，需重点监控关键参数。固化过程控制核查需记录环境温度变化，固化阶段环境温度波动应≤5℃，温度骤变会导致涂层内外固化速度不一致，产生内应力。检查固化时间是否充足，在 25℃环境下，树脂凝胶时间应控制在 2-4 小时，完全固化需 7 天以上，未完全固化前不得受力或接触介质，否则易造成涂层损伤。

养护措施有效性验证需关注后期保护，固化后的防腐层应进行 7 天以上的自然养护，期间避免阳光直射，可采取覆盖遮阳网措施，防止表面龟裂。检查是否按规定进行养护期后的质量检测，通过巴氏硬度计测量涂层硬度，应≥35HBa；采用电火花检测仪进行针孔检测，检测电压按厚度设定（每毫米厚度对应 3000V 电压），确保无漏点。

后期使用维护情况排查也很必要，检查是否存在过早投入使用问题，新做防腐层需养护期满后才能试水；观察是否有重物撞击或尖锐物体划伤涂层的情况，局部损伤未及时修补会导致腐蚀介质渗入，引发大面积脱落。对于长期使用的水池，需核查是否定期进行防腐层检查，建议每年进行一次全面检测，发现微小气泡或开裂及时修补。

通过以上四个环节的系统排查，可精准定位玻璃钢防腐层气泡、脱落的根本原因。实际操作中，建议建立《施工质量检查表》，对材料进场、基层处理、每道工序施工进行全过程记录，留存影像资料，形成可追溯的质量控制体系，从源头避免防腐层缺陷的产生。
