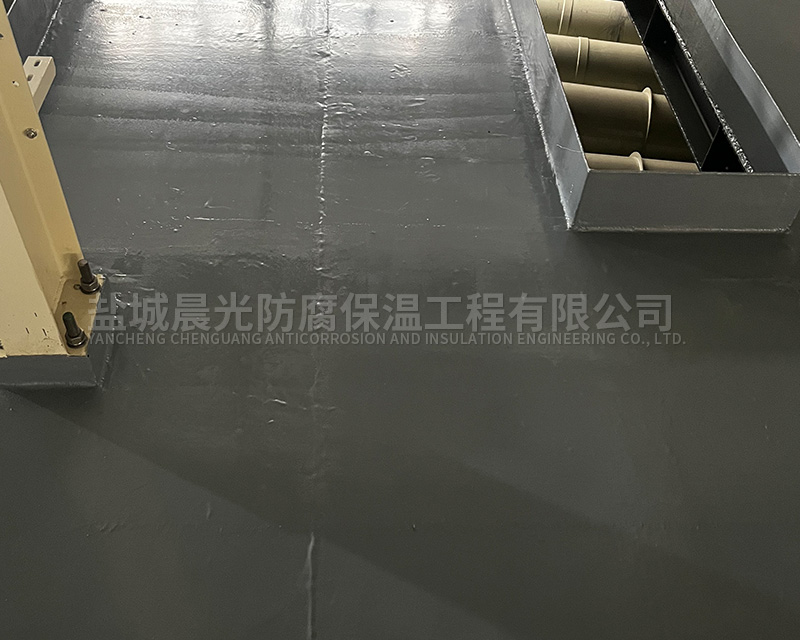

基面处理是环氧玻璃钢防腐施工的前置核心工序，也是决定防腐层附着力、使用寿命，规避空鼓、脱层、开裂故障的关键环节。行业施工数据显示，八成以上环氧玻璃钢防腐后期破损问题，均源于基面处理不到位。施工现场主要分为混凝土基面与钢结构基面两大类，两类基底材质特性不同，预处理标准存在明显差异，整体处理流程分为表面清理、缺陷修补、基面打磨、除湿养护、前置验收五大环节，每一步都需严守防腐施工规范。

开展全方位基面污染物清理，彻底剥离影响树脂粘结的杂质。无论混凝土还是钢结构基面，必须优先清除表面浮尘、建筑垃圾、油污、积水、老旧漆膜、水泥浮浆。针对油污污染基面，严禁简单清水冲洗，需采用专用除油溶剂、碱性除油剂反复擦拭，静置晾干后复测，表面无油膜反光；混凝土表面析出的白霜、盐碱析化物，要用钢丝刷配合高压水枪冲刷；若是老旧防腐翻新工程，需彻底铲除老化起皮、粉化的旧防腐层，残留松散涂层会隔断环氧树脂渗透，直接造成后期玻璃钢脱层失效。

其次针对性修补基面结构性缺陷，找平基底平整度。混凝土基面常见蜂窝、麻面、孔洞、伸缩缝、细微裂缝，宽度小于0.3mm的发丝裂缝，使用环氧腻子封堵抹平；大于0.3mm的贯通裂缝、结构孔洞，需开槽清理杂物后，填充环氧修补砂浆压实找平；基面阴阳角必须打磨做成R角圆弧过渡，禁止保留直角尖角，避免玻纤布铺贴褶皱、应力集中开裂。钢结构基面重点排查焊缝气孔、焊瘤、毛刺，打磨平整尖锐焊缝，修补焊接缺损，杜绝尖角划破防腐玻纤布。同时基面凸起部位全部打磨平顺，整体平整度误差控制在2mm以内，保障后续铺布均匀。

第三步精细化基面打磨，提升基底附着力。打磨目的是破除光滑表层，制造粗糙咬合面，增强环氧胶料渗透粘结力。混凝土基面优先使用金刚石打磨机整体打磨，去除致密水泥浆层，露出内部粗糙骨料；边角、沟槽等机械打磨盲区，采用手工砂纸、角磨机精细化处理。钢结构基面需做喷砂除锈或动力工具除锈，清理铁锈、氧化皮，除锈等级达标后方可施工，禁止留存浮锈。打磨完成后必须使用吸尘器清扫粉尘，严禁残留浮灰，粉尘隔离会大幅降低防腐层粘结强度。

把控基面温湿度，完成施工前置验收。环氧树脂对水分、湿度极其敏感，潮湿基面会引发防腐层发白、起泡、固化不良。混凝土基面含水率需控制在8%以内，施工环境相对湿度不高于75%，雨后、地下水返潮基面，必须通风晾晒、加温除湿达标；低温冬季施工，需提前预热基面，规避低温结露问题。全部工序完成后，核查基面无油污、无浮尘、无松散碎屑、无积水、缺陷修补密实，验收合格方可涂刷底漆、铺贴玻纤布，开展环氧玻璃钢防腐正式施工。
