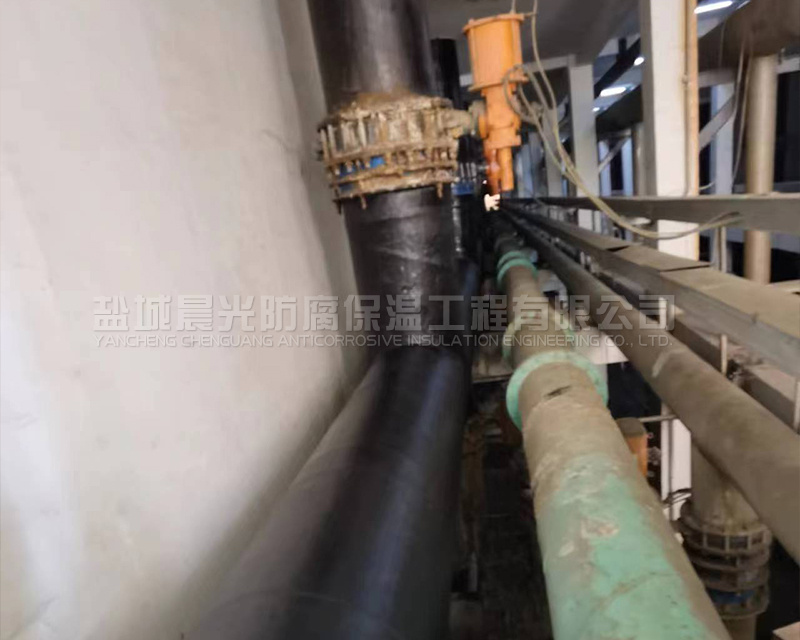

玻璃钢防腐施工工程在复杂工况下的施工注意事项有哪些？

玻璃钢防腐工程在复杂工况（如高温高湿环境、异形结构、多介质交替侵蚀、高空或受限空间作业等）下，施工难度增加，需针对性把控关键环节以保障防腐层质量。以下是具体注意事项：

一、环境条件的适应性控制

复杂工况中，环境因素对玻璃钢固化质量影响极大，需重点管控：

温湿度调控：高温（≥35℃）时，树脂固化速度加快易导致气泡难以排出，需采取遮阳、通风或分段施工（避开正午高温时段），并适当降低固化剂比例；低温（≤10℃）时，树脂反应迟缓，需通过电加热（如远红外灯）或升温设备将基层温度提升至 15-25℃，同时避免温度骤升导致基层开裂；高湿环境（空气湿度≥85%）或基层表面有冷凝水时，严禁施工，需用除湿机或热风机降低湿度，确保基层含水率（混凝土≤6%，金属无可见水分）达标后再作业。

粉尘与风载防护：露天或高空作业时，风速≥5m/s 易导致灰尘附着未固化的树脂表面，需搭建防风棚（采用防风布围蔽），并在施工区域周边洒水降尘；受限空间（如储罐、地沟）内，需持续通风（每小时换气≥3 次），避免溶剂挥发物积聚（浓度需低于爆炸下限的 1/4），同时检测氧气含量（≥19.5%），防止施工人员中毒或缺氧。

二、异形结构的施工处理

针对设备拐角、管口、法兰、阴阳角等复杂结构，需避免因应力集中导致防腐层开裂：

拐角与棱角处理：所有直角（如设备内壁转角、支架与基层连接处）需预先打磨成半径≥5mm 的圆角，或用环氧腻子堆筑成圆弧过渡，再铺贴玻璃布时，此处需增加 1-2 层附加层（宽度≥100mm），且玻璃布应沿圆弧面自然铺贴，避免拉伸或褶皱。

管口与开孔部位：管道接口、人孔等开孔处，需先在孔周 50mm 范围内打磨粗糙，铺贴玻璃布时从中心向四周放射状裁剪（切口呈 “花瓣状”），逐层压实，确保孔壁与平面过渡处无空鼓；法兰面施工时，需预留螺栓孔（用塑料套管临时封堵），法兰边缘的玻璃布应反包至法兰密封面 10-15mm，固化后切除多余部分，保障密封面平整。

大型设备或曲面结构：如储罐、反应釜内壁，需按 “先底部后侧面、先立面后顶面” 的顺序施工，曲面处玻璃布应顺弧度方向铺贴，每铺一层需用辊筒（橡胶辊或不锈钢辊）沿径向反复碾压，排出气泡，确保树脂均匀浸润（可见布纹但无白茬）。

三、多介质侵蚀下的材料适配与施工强化

复杂介质（如酸、碱、盐交替，或含固体颗粒冲刷）会加速防腐层老化，需从材料选择和施工工艺两方面强化：

材料适配性验证：根据介质成分（如浓度、温度、是否含氯离子）选择树脂类型（如耐强氧化性介质用乙烯基酯树脂，耐碱性用环氧树脂），并提前进行小样试验（将固化后的玻璃钢试块浸泡在介质中，72 小时后检查有无溶胀、开裂）；玻璃布需选用无碱玻璃纤维（避免含碱成分与介质反应），厚度根据介质压力选择（如负压环境用 0.2mm 薄布，高压冲刷用 0.4mm 厚布）。

防腐层厚度与结构设计：多介质交替侵蚀时，防腐层总厚度需比常规工况增加 20%-30%（如常规 3mm 增至 3.6-4.5mm），且采用 “多层短切毡 + 玻璃布” 复合结构（短切毡增强密封性，玻璃布提升强度）；若存在固体颗粒冲刷（如泵体出口管道），需在迎流面增加 1-2 层玻璃纤维毡，或在表面涂刷耐磨树脂（如改性环氧树脂），提高抗冲刷能力。

四、特殊作业场景的安全与质量保障

复杂工况常伴随高空、受限空间等高危作业，需同步把控安全与质量：

高空作业防护：脚手架搭设需符合承重要求（每平方米≥2kN），作业平台需铺防滑板，施工人员系双钩安全带（挂钩固定在独立安全绳上）；垂直运输树脂、玻璃布等材料时，需用密封容器盛装，避免洒落污染基层；高空拼接玻璃布时，需在地面预裁成适配尺寸，减少高空裁剪时间。

受限空间作业：储罐、地沟等封闭空间内，除通风换气外，需配备有毒气体检测仪（监测苯乙烯等挥发物），施工人员佩戴防毒面罩（过滤式或送风式）；用电设备（如打磨机、照明）需采用防爆型，电线架空敷设避免破损；施工中断时，需封闭入口防止杂物进入，复工前重新检测环境条件。

施工缝处理：因复杂工况导致施工中断（如设备结构分段、环境突变），需在已固化的防腐层末端切成 45° 斜角（长度≥100mm），表面打磨粗糙并清理干净，后续施工时先涂刷一层树脂，再铺贴玻璃布覆盖至斜角外侧 50mm 以上，确保接缝处无台阶。

五、质量验收的强化措施

复杂工况下的防腐层需通过更严格的验收确保稳定性：

外观检查：除常规的无鼓泡、开裂、脱层外，重点检查异形部位（拐角、管口）的玻璃布贴合度，用小锤轻敲表面，空鼓面积单处不得超过 100cm²，且总面积不超过总施工面积的 5%。

厚度检测：采用超声波测厚仪，在曲面、拐角等关键部位增加检测点（每平方米≥5 个点），厚度偏差需控制在设计值的 ±10% 以内。

密封性试验：对储罐、管道等封闭结构，需进行水压试验（试验压力为工作压力的 1.5 倍，保压 30 分钟无渗漏）或气密性试验（肥皂水涂刷接口，无气泡产生）；若介质为腐蚀性液体，还需进行渗透检测（在防腐层表面涂刷渗透剂，24 小时后检查基层有无渗漏痕迹）。

总之，复杂工况下的玻璃钢防腐施工需以 “环境适配、结构优化、材料强化、安全可控” 为核心，通过细化每一步操作（从基层处理到验收），z大限度降低外界因素对防腐层的不利影响，确保其在长期复杂环境中发挥稳定的防护作用。
