如何提升水池玻璃钢防腐耐久性？环境适配与后期维护的关键技术解析

水池玻璃钢防腐工程的耐久性直接决定设施的使用寿命与维护成本，尤其在化工废水、海水、高湿度等复杂环境中，防腐层的长期稳定性更为关键。若耐久性不足，不仅会导致频繁维修停产，还可能引发介质泄漏等安全隐患。本文将从环境特性适配设计、材料性能优化、施工质量强化及全生命周期维护四个维度，系统解析提升水池玻璃钢防腐耐久性的关键技术。

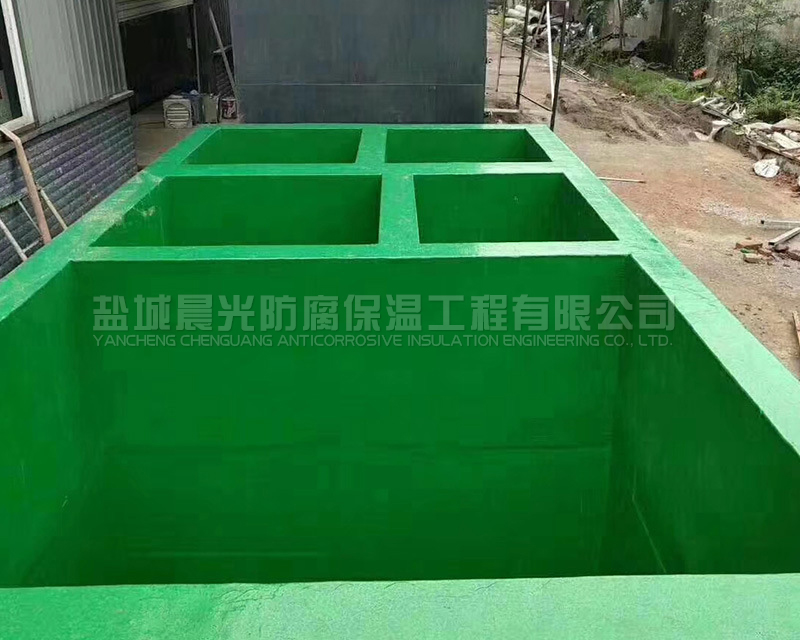

一、环境特性的精准适配技术

不同服役环境的腐蚀机理存在差异，需针对性制定防腐方案。腐蚀性介质适配需进行水质成分分析，对 pH 值＜4 的强酸性水体（如酸洗废水池），应选用乙烯基酯树脂体系，其耐酸腐蚀性能优于普通不饱和聚酯树脂，可耐受浓度≤30% 的硫酸、盐酸等介质；对于 pH 值＞10 的碱性环境（如印染废水池），需采用改性环氧树脂，通过添加酚醛胺固化剂提升耐碱性能，同时增加涂层厚度至 3mm 以上。含氯离子的水体（如海水、盐水池）需重点防控氯离子渗透，可在树脂中添加 2%-3% 的玻璃鳞片，形成物理屏障，降低渗透率。

温度环境适配需根据介质温度选择树脂类型，常温环境（0-40℃）可采用普通不饱和聚酯树脂；中温环境（40-80℃）应选用耐热型乙烯基酯树脂，其玻璃化转变温度（Tg）需≥100℃；高温环境（80-120℃）则需采用双酚 A 型环氧乙烯基酯树脂，并配合耐高温固化剂，确保在长期高温下不发生热氧老化。同时在结构设计上，高温水池的防腐层需设置伸缩缝，间距控制在 3-5 米，缝宽 10-15mm，填充柔性防腐密封材料，缓解温度应力。

干湿交替环境适配需强化防腐层的抗渗透能力，对于水位波动频繁的水池（如调节池、沉淀池），水位变化区域应采用 “树脂 + 短切毡 + 玻璃布” 的复合结构，增加抗疲劳性能；在防腐层表面涂刷一层抗紫外线固化树脂，提升耐候性，防止干湿循环导致的表面粉化。同时基层处理需特别注重阴阳角圆弧过渡，圆角半径≥50mm，避免应力集中导致的涂层开裂。

二、材料性能的优化升级方案

材料体系的科学选型与改性处理是提升耐久性的核心。树脂基体优化可通过树脂改性技术提升性能，在不饱和聚酯树脂中添加 5%-8% 的纳米二氧化硅，可使涂层硬度提升 20%、耐磨性提高 30%；对环氧树脂进行增韧改性，掺入 10%-15% 的端羧基丁腈橡胶，能有效改善其脆性，提高抗冲击性能至≥5kJ/m²。选择树脂时需核查关键指标：耐化学性方面，浸泡介质中 6 个月后的重量变化率应≤1%；力学性能上，拉伸强度≥80MPa，弯曲强度≥120MPa，确保满足长期使用需求。
