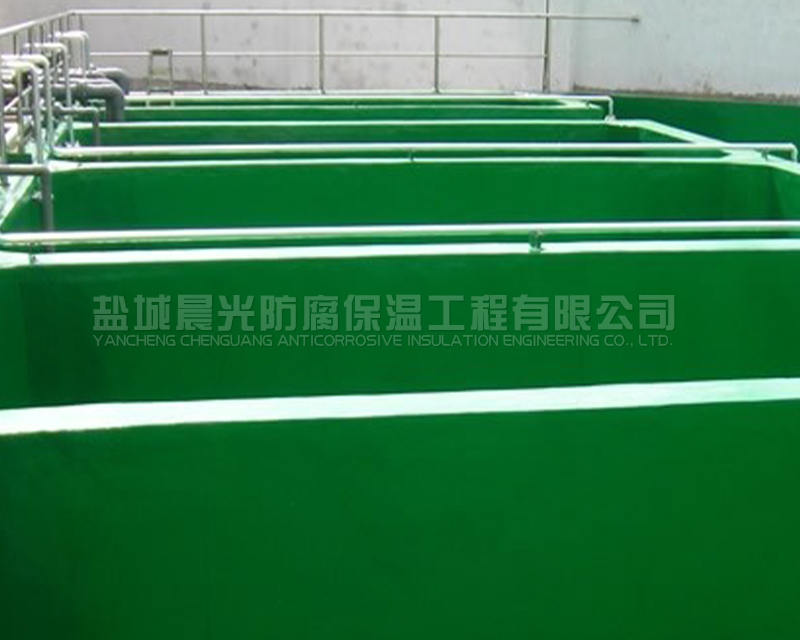

水池玻璃钢防腐怎么做才能保障使用寿命更长？

一、精准选材，适配水池工况

材料是防腐寿命的基础，需根据水池介质、温度、环境选择：

- 树脂选型：常温清水池选通用不饱和聚酯树脂；污水、酸碱池优先乙烯基酯树脂，耐化学腐蚀更强；高温（40-80℃）水池用耐热型乙烯基酯树脂，玻璃化转变温度≥100℃；含氯离子的盐水/海水池，树脂中添加2%-3%玻璃鳞片，形成物理屏障，降低渗透率。

- 增强材料：采用无碱玻璃纤维布+短切毡复合结构，短切毡提升密实度，玻璃布增强强度；搭接宽度≥50mm，阴阳角加铺附加层（宽≥200mm），避免应力集中。

- 辅料控制：固化剂、促进剂按厂家配比（如树脂:固化剂:促进剂=100:2:1）精准调配，单次配制量≤30分钟用量，防止提前凝胶。

二、基层处理，筑牢粘结根基

基层质量直接决定防腐层附着力，是防脱落、防渗漏的关键：

- 混凝土基层：高压水枪（8MPa）清理油污、浮浆、疏松层；裂缝、孔洞用环氧腻子修补；阴阳角做R≥50mm圆弧过渡；打磨至表面粗糙，含水率≤6%（20mm深度），金属基层除锈达Sa2.5级，4小时内刷底漆防返锈。

- 验收标准：2m靠尺平整度误差≤2mm，无起砂、无油污、无裂缝，确保防腐层与基层“咬得住、粘得牢”。

三、规范施工，严控工艺细节

采用三布五油/五布七油标准工艺，每一步都要精准操作：

1. 底涂施工：刷环氧底漆，厚度50-80μm，均匀无漏涂、流挂，封闭基层孔隙，提升附着力。

2. 铺层操作：采用十字交叉法铺贴玻璃布，每层用刮板、消泡辊压实排气，确保纤维完全浸润、无干斑、无气泡；层间间隔≤24小时，总厚度普通防腐≥2mm，重防腐≥3mm。

3. 环境管控：施工温度15-30℃、湿度≤85%，低温（＜15℃）用加热带升温，高温（＞35℃）避免施工，防止固化不良或暴聚。

4. 固化养护：常温固化≥24小时，期间防雨、防晒、防碰撞；完全固化后打磨修整，修补气泡、分层缺陷。

四、结构优化，提升抗损能力

- 伸缩缝设置：高温、大型水池每3-5米设伸缩缝，缝宽10-15mm，填充柔性防腐密封胶，缓解温度应力导致的开裂。

- 水位波动区加强：调节池、沉淀池等水位变化区域，采用“树脂+短切毡+玻璃布”复合结构，表面刷抗紫外线树脂，提升抗疲劳、耐候性。

五、长期维护，延长使用寿命

- 定期巡检：每月查防腐层有无裂纹、脱落、鼓泡；每年做电火花检测（3000V），无针孔为合格。

- 水质管控：控制pH值7.2-7.8，避免强酸强碱、高氯环境侵蚀；定期清淤，防止污垢附着加速老化。

- 及时修复：浅划痕用800目砂纸打磨后涂修复剂；小裂纹（＜5cm）清理后用树脂+玻璃布修补；大面积破损请专业团队处理，防止损伤扩大。

- 冬季防护：露天水池排空积水、覆盖保温，避免冻胀破裂。

通过以上全流程把控，水池玻璃钢防腐层可从常规5-8年寿命，延长至15-20年以上，大幅降低维修成本。
